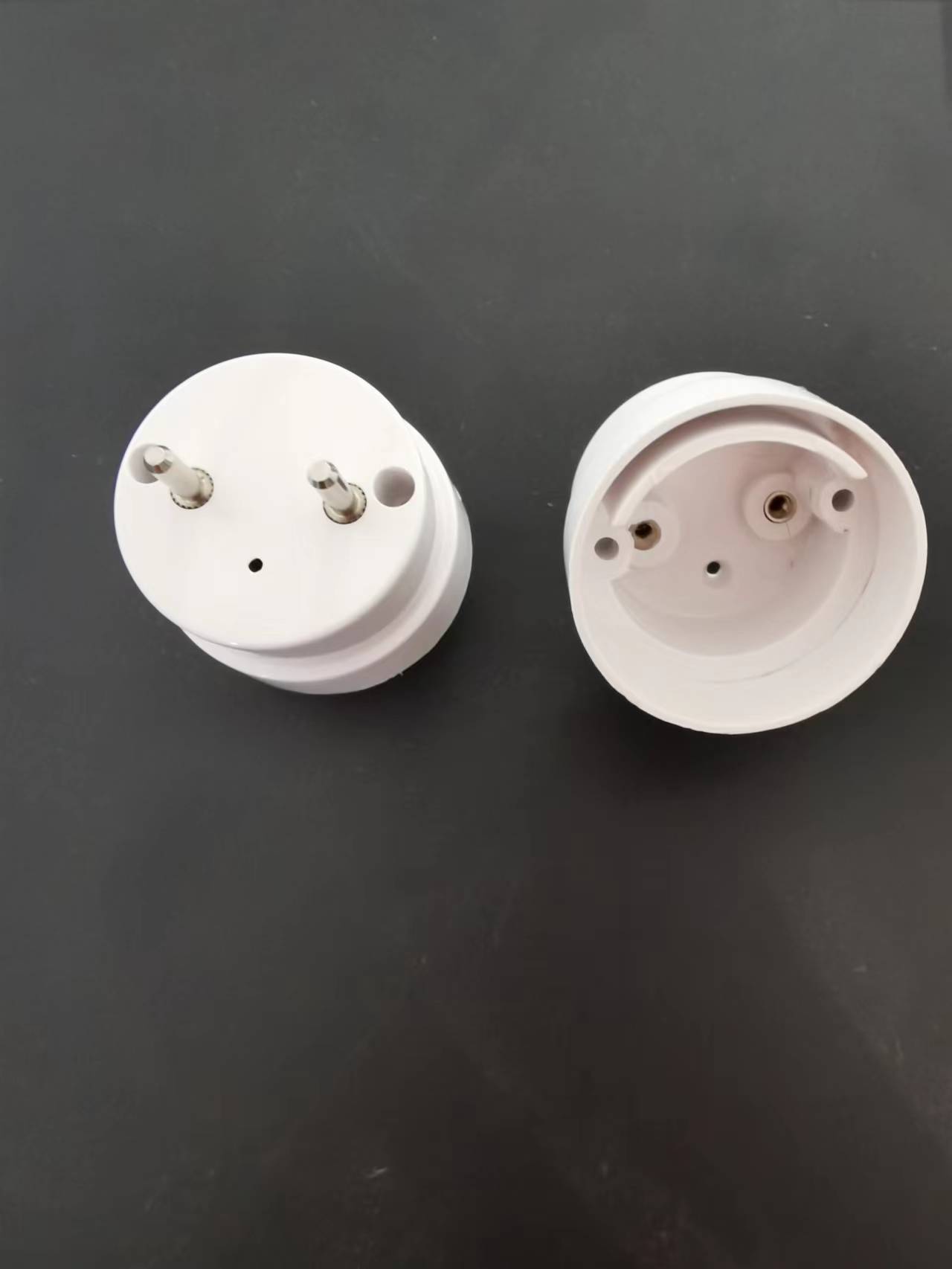

Kluczowe cechy i znaczenie dwustronnych czapek końcowych G13 LED T8

Dzisiaj mówimy o kluczowych cechach i znaczeniuLED T8 podwójnie zakończone czapki G13.

1. Połączenia wewnętrzne są kluczowe:

Połączenia bez through: W przeciwieństwie do metalowych zakładek wewnątrz tradycyjnych czapek końcowych lampy fluorescencyjnej, które są po prostu podłączone bezpośrednio do włókna, wewnętrzne połączenia końcowe G13 lampy LED są częścią obwodu.

Oskarterzy/rezystory ograniczające prąd: To jest podstawowa różnica! Aby być kompatybilnym ze starymi lampami, które nie zostały zmodyfikowane i nadal mają zainstalowane tradycyjne indukcyjne stateczniki (lub elektroniczne stateczniki), większość „kompatybilnych” lampy T8 LED zainstaluje kluczowy komponent elektroniczny-rezystor podawania lub ograniczania prądu wewnątrz nasadki końcowej (czasem oba końce).

Funkcja: Gdy lampa zostanie włożona do lampy z tradycyjnym balastem, bocznik/rezystor „oszukuje” lub ominą reaktancję indukcyjną lub impulsy wysokiego napięcia generowane przez balast, uniemożliwiając uszkodzenie wysokiego napięcia obwodu kierowcy wewnątrz lampy LED. Jednocześnie umożliwia wejście do zasilania kierowcy LED w lampie po ograniczeniu prądu.

Lokalizacja: Zwykle znajduje się wewnątrz czapki końcowej na jednym końcu (dwa piny wewnątrz tego końca są zwarte i podłączone do wewnętrznego obwodu napędu przez bocznik/rezystor). Wewnątrz czapki końcowej na drugim końcu dwa piny są bezpośrednio podłączone do wejścia obwodu napędowego (L i N).

Oznaczanie: Zwykle zazwyczaj zazwyczaj zaznaczany jest koniec czapki końcowej z bocznikiem/rezystorem (takie jak etykietowanie, grawerowanie, różnicowanie kolorów lub nieco inna struktura), aby wskazać, że jest to koniec „końca balastu” lub „obejście”. Podczas instalacji ten koniec należy włożyć do uchwytu lampy z boku lampy podłączonej do balastu!

Typ bez bocznej (dla lampy modernizacji): Jeśli balast został usunięty z lampy (zworka bezpośrednio podłączona do sieci L/N), można zastosować lampy T8 LED bez zobowiązań. Struktura kapitalizacji końcowej na obu końcach tej lampy jest zwykle symetryczna, a połączenie wewnętrzne jest prostsze (zwarci L/N na jednym końcu? Zwrócone na drugim końcu? Zależy to od konkretnego projektu, ale nie wymaga żadnego bocznika). Podczas zakupu należy przeczytać instrukcje.

2. Projektowanie i materiały konstrukcyjne:

Wymagania dotyczące izolacji wysokiego napięcia: Z powodu bezpośredniego dostępu do sieci (220 V) wymagania dotyczące wydajności izolacji końcowej czapki G13 lampy LED są wyjątkowo wysokie. Zazwyczaj wykonuje się z płomienia-retardantów, wysokiej jakości tworzyw sztucznych o wysokiej jakości (takich jak PC, PBT).

Wewnętrzne połączenie z przewodem: Wewnątrz czapki końcowej znajdują się przewody, aby podłączyć metalowe styki szpilki z płytką PCB lub modułu sterownika wewnątrz rurki lampowej. Bardzo ważna jest jakość i niezawodność spawania tych przewodów.

Rozważania rozpraszania ciepła: Brak/rezystor generuje ciepło podczas pracy, a konstrukcja nasadki końcowej czasami rozważa pewną ilość rozpraszania ciepła (chociaż główne rozproszenie ciepła zależy od aluminiowego podłoża rurki lampy).

3. Podsumowanie ważności:

Bariera bezpieczeństwa: jest to pierwsza fizyczna bariera izolacyjna, która zapobiega porażeniu elektrycznym użytkowników.

Krytyczne węzły obwodu: jest to kluczowy link dostępu do sieci i (dla typów kompatybilnych) obejście balastu.

Realizacja kompatybilności: Wewnętrzny bocznik/rezystor jest podstawowym elementem do osiągnięcia kompatybilności „końcowej czapki i zabawy” ze starymi lampami fluorescencyjnymi.

Instrukcje instalacji: Oznaczona czapka końcowa prowadzi użytkowników do prawidłowej instalacji (strona balastowa z terminacji bocznej).
