Obudowa tuby LED T8 z płytką drukowaną 10 mm: często zadawane pytania dotyczące kupujących w USA, kontrole dopasowania i przewodnik po zaopatrzeniu na rok 2026

Kluczowe wnioski dla nabywców oświetlenia w USA

ZwrotKonstrukcja obudowy rurowej JE z półaluminium/półplastikuopisuje praktyczną architekturę tej kategorii produktów: podstawa z aluminium 6063 utrzymuje tablicę LED i pomaga zarządzać ciepłem, podczas gdy dyfuzor z poliwęglanu tworzy widoczną osłonę optyczną. Ten podział ma znaczenie. Aluminium zapewnia płytce PCB stabilną powierzchnię montażową i przewidywalny szkielet mechaniczny; dyfuzor kontroluje wygląd, transmisję światła i dostęp do tablicy. To nie tylko ozdobna muszla.

Dla kupujących w USA pierwszym pytaniem nie jest cena. To jest kompatybilność. Płytka drukowana o grubości 10 mm jest węższa niż wiele typowych płytek z lampami LED, a sterownik musi mieścić się w obudowie bez naciskania na dyfuzor lub kolidowania z zaślepkami końcowymi. JE-28 ma na liście maksymalną wysokość przetwornika wynoszącą 12 mm, dlatego też korpus przetwornika, okablowanie, izolację i elementy odciążające należy sprawdzić łącznie, a nie osobno.

Standardowy JE-28 to IP20. Dzięki temu nadaje się do stosowania w suchych oprawach wewnętrznych i zespołach rurowych typu retrofit, a nie automatycznie w miejscach mycia lub odsłoniętych oprawach. JE oferuje również wodoodporne obudowy rurowe do zastosowań takich jak oświetlenie roślin, oświetlenie lodówek i parkingi na zewnątrz, ale należy je podać jako odpowiednią konfigurację wodoodporną. Zacznij odObudowa tuby JE LED T8 z płytką PCB 10mmspecyfikacji i poproś o dokładny rysunek przed zatwierdzeniem zlecenia produkcyjnego.

Dane techniczne obudowy JE-28 LED T8: wymiary, materiały i opcje konfiguracji

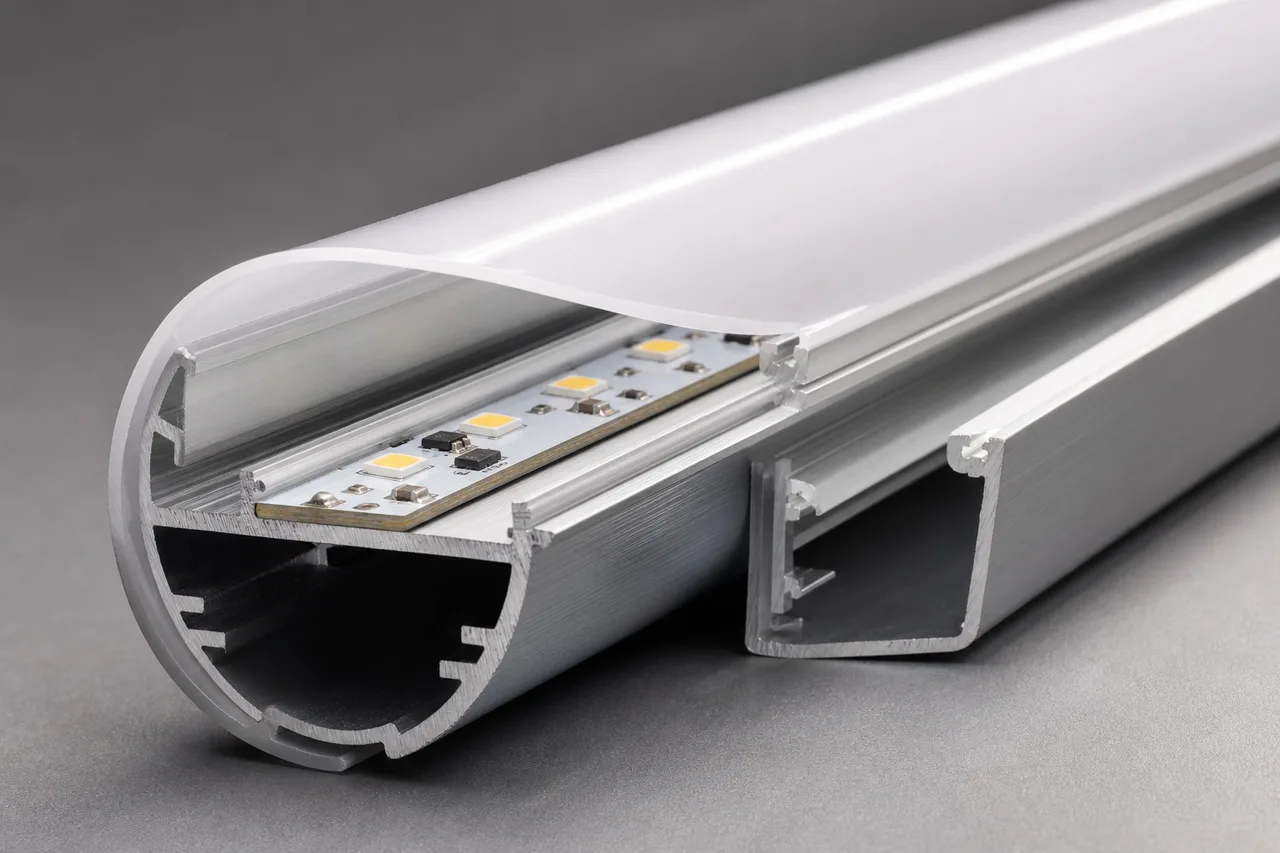

JE-28 to obudowa T8 o średnicy 26 mm zbudowana dla płytki PCB o wymiarach 10 x 1,2 mm. Wymiar ten stanowi punkt wyjścia do kwalifikacji mechanicznej. Płytka o szerokości nominalnej 10 mm może nadal stwarzać problemy, jeśli jej wysokość elementów, połączenia lutowane, rozmieszczenie złączy lub sposób montażu różnią się od próbki stosowanej podczas inwestycji mieszkaniowych.

W obudowie zastosowano podstawę z aluminium 6063 z opcjonalnymi dyfuzorami z poliwęglanu i plastikowymi zaślepkami. JE podaje wewnętrzny układ przetworników i maksymalną wysokość przetworników 12 mm. Dostępne długości od 600 mm do 2400 mm, dostępne są długości niestandardowe. Długość, wykończenie klosza, styl zaślepki i położenie przetwornika należy traktować jako jedną decyzję dotyczącą montażu, ponieważ każda z nich wpływa na instalację, rozsył światła i opakowanie.

Jak zakwalifikować obudowę T8 przed złożeniem zamówienia: kontrola płytki drukowanej, sterownika, dyfuzora i zaślepki

Obudowa może wyglądać poprawnie na stronie katalogu, a mimo to zawieść podczas montażu. Typowe przyczyny nie są dramatyczne: przetwornik jest o kilka milimetrów za wysoki, płytka drukowana wygina się pod dyfuzorem, zaślepka nie trzyma dobrze lampy lub złącze nie pozostawia miejsca na wewnętrzne zagięcie przewodu. Kwalifikujemy cały montaż, a nie tylko profil aluminiowy.

1. Potwierdź zarys PCB.Wyślij JE rzeczywisty rysunek płytki, zawierający szerokość 10 mm, grubość 1,2 mm, otwory montażowe, miedziane zabezpieczenia, złącza i najwyższe elementy. Nie należy polegać wyłącznie na nominalnym rozmiarze płytki.
2. Sprawdź kopertę sterownika.Porównaj maksymalną wysokość i szerokość sterownika z limitem obudowy wynoszącym 12 mm. Podczas przeglądu prześwitów uwzględnij końcówki, koszulki termokurczliwe, tulejki izolacyjne i wyjścia przewodów.
3. Sprawdź dopasowanie dyfuzora.Przetestuj wybraną osłonę poliwęglanową pod kątem zaczepienia, wygięcia, widocznych gorących punktów i siły usuwania. Zbyt ciasny dyfuzor może obciążyć wytłaczanie; zbyt luźny może grzechotać podczas transportu.
4. Przejrzyj zaślepki końcowe i okablowanie.Potwierdź materiał nasadki, metodę mocowania, przejście przewodu, dostęp do złącza oraz to, czy gotowa rurka musi spełniać określony standard instalacji lub interfejs mocowania klienta.
5. Zatwierdź gotową próbkę.Zasil zmontowaną rurę, sprawdź zachowanie się pod wpływem ciepła i wygląd światła, a następnie przetestuj umieszczenie w docelowym uchwycie lub zaciskach. Przed złożeniem zlecenia produkcyjnego zapisz zatwierdzone wersje komponentów.

Poproś o rysunek wytłoczki i próbkę fizyczną, jeśli w projekcie występują małe odstępy między mocowaniami. Próbka ujawnia również problemy związane z pakowaniem i obsługą, których nie widać na rysunkach. Długie tuby mogą zostać dostarczone ze śladami dyfuzora, uszkodzonymi zaślepkami lub lekkim wygięciem, jeśli wzór kartonu nie jest dopasowany do długości przesyłki. Naprawa tych elementów przed masową produkcją jest niedroga, a naprawa po wysyłce do dystrybucji w USA jest kosztowna.

Często zadawane pytania: Czy obudowa świetlówki JE-28 LED T8 jest wodoodporna lub nadaje się do oświetlenia zewnętrznego i zamrażarki?

Standardowa specyfikacja JE-28 dostarczana przez JE to IP20, dlatego należy ją traktować jako obudowę suchą. To rozróżnienie ma kluczowe znaczenie dla kupujących, którzy wybierają oświetlenie roślin, oświetlenie lodówek, parking na zewnątrz lub jakąkolwiek instalację narażoną na kondensację, rozpryski, kurz lub wahania temperatury. JE twierdzi, że oferuje wodoodporne obudowy T8 do zastosowań specjalnych, ale wersję wodoodporną należy określić i podać osobno.

Czy 10-milimetrowa płytka drukowana i wewnętrzny sterownik będą pasować do tej obudowy lampowej T8?

Tak, JE-28 jest przeznaczony do płytki drukowanej o wymiarach 10 x 1,2 mm i wewnętrznego układu przetworników, przy maksymalnej wysokości przetwornika wynoszącej 12 mm. Nie oznacza to jednak, że zmieści się każda płytka 10 mm i każdy wewnętrzny sterownik. Najwyższa dioda LED, kondensator, złącze i przewód lutowany na płycie muszą mieścić się w dostępnym prześwicie wewnętrznym. Wyślij JE plik PCB i arkusz danych sterownika do sprawdzenia dopasowania, a następnie zweryfikuj wynik na wypełnionej próbce.

Jak działają próbki, MOQ, niestandardowe długości, oprzyrządowanie i wysyłka do spedytora w USA?

JE oświadcza, że ​​może dostarczyć próbki, wyceny, długości niestandardowe, wytłaczanie OEM/ODM i wysyłkę do magazynu spedytora klienta. Szczegóły handlowe zależą od wybranego profilu, dyfuzora, zaślepek, stanu oprzyrządowania, ilości, opakowania i układu docelowego. Zapytaj o przykładowy czas realizacji, MOQ produkcji, opłatę za oprzyrządowanie, jeśli potrzebna jest prywatna forma, tolerancję długości cięcia, wymiary kartonu i dokumenty dostarczone wraz z przesyłką. Jeśli Twój zespół korzysta ze spedytora z USA, przed sfinalizowaniem wyceny podaj adres magazynu i wymagania dotyczące oznakowania ładunku.

Produkcja JE Dongguan, wytłaczanie OEM/ODM i dokumentacja gotowej oprawy oświetleniowej

JE, formalnie Dongguan Jinen Lighting Technology Co., Ltd., produkuje wytłaczane komponenty oświetleniowe LED w Dongguan w Chinach. Jej asortyment obejmuje profile aluminiowe LED, profile LED z tworzyw sztucznych, świetlówki i dyfuzory PC, obudowy świetlówek T5, T6, T8, T10 i T12, a także trójodporne obudowy oświetleniowe. Ta szerokość produktu jest przydatna, gdy projekt zmienia rozmiar lub konstrukcję po pierwszym prototypie. Kupujący może porównać półaluminiową obudowę, w pełni aluminiową podstawę lub rurkę o innej średnicy u tego samego dostawcy, zamiast rozpoczynać od nowa cały proces zaopatrzenia.

JE obsługuje formy publiczne, formy prywatne, wytłaczanie OEM/ODM i niestandardowe prace projektowe. Zamawianie form publicznych może mieć sens w przypadku standardowej geometrii JE-28, gdy profil już odpowiada wymaganiom płytki drukowanej i dyfuzora. Prywatna forma staje się łatwiejsza do obrony, gdy potrzebujesz niestandardowej kieszeni na złącze, innego elementu montażowego, zastrzeżonej zaślepki lub zmienionego przekroju. Właściwy wybór zależy od oczekiwanej wielkości dostaw i wymaganej kontroli nad przyszłymi dostawami.

W przypadku importerów i fabryk oświetlenia w USA dokumentacja powinna obejmować więcej niż zdjęcie produktu. Poproś o rysunek profilu, opis materiału, opcję klosza, tolerancję długości, specyfikację zaślepki końcowej, szczegóły opakowania i informacje elektryczne dla kompletnej oprawy. Sama obudowa to nie to samo, co certyfikowana wykończona świetlówka LED. Jeśli specyfikacja Twojego klienta, AHJ, dystrybutora lub projektu wymaga określonych wykazów lub dokumentów zgodności, zidentyfikuj te wymagania, zanim projekt zostanie zamrożony.

JE twierdzi również, że obsługuje hurtowników, wykonawców, fabryki oświetlenia i klientów zajmujących się projektami niestandardowymi. To sprawia, że ​​dostawca nadaje się zarówno do zakupu komponentów, jak i opracowywania lamp pod marką własną, pod warunkiem, że zakres komercyjny jest jasno określony. Umieść zatwierdzony rysunek, przykładowe zdjęcia, numer wersji i wybrane materiały w dokumentacji zakupu. Zapobiega to znanemu problemowi związanemu z zaopatrzeniem w procesie wytłaczania: partii zamiennej, która jest zbliżona wymiarowo, ale w rzeczywistości nie jest wymienna.
