Okablowanie zaślepki końcowej G5

Na początek proszę wyjaśnić: co dokładnie masz na myśli mówiąc „drut”?

W procesie produkcyjnym świetlówek LED T5 i G5 określenie „jednoprzewodowe/wieloprzewodowe/bezprzewodowe” zwykle odnosi się do liczby przewodów wychodzących z zaślepki, a nie do sposobu zasilania samej świetlówki (zasilacz jednoprzewodowy/dwustronny). Te dwa pojęcia można łatwo pomylić.

• jednoprzewodowy:Zaślepka wyprowadza tylko jeden przewód, zwykle przewód pod napięciem (L) lub przewód neutralny (N).

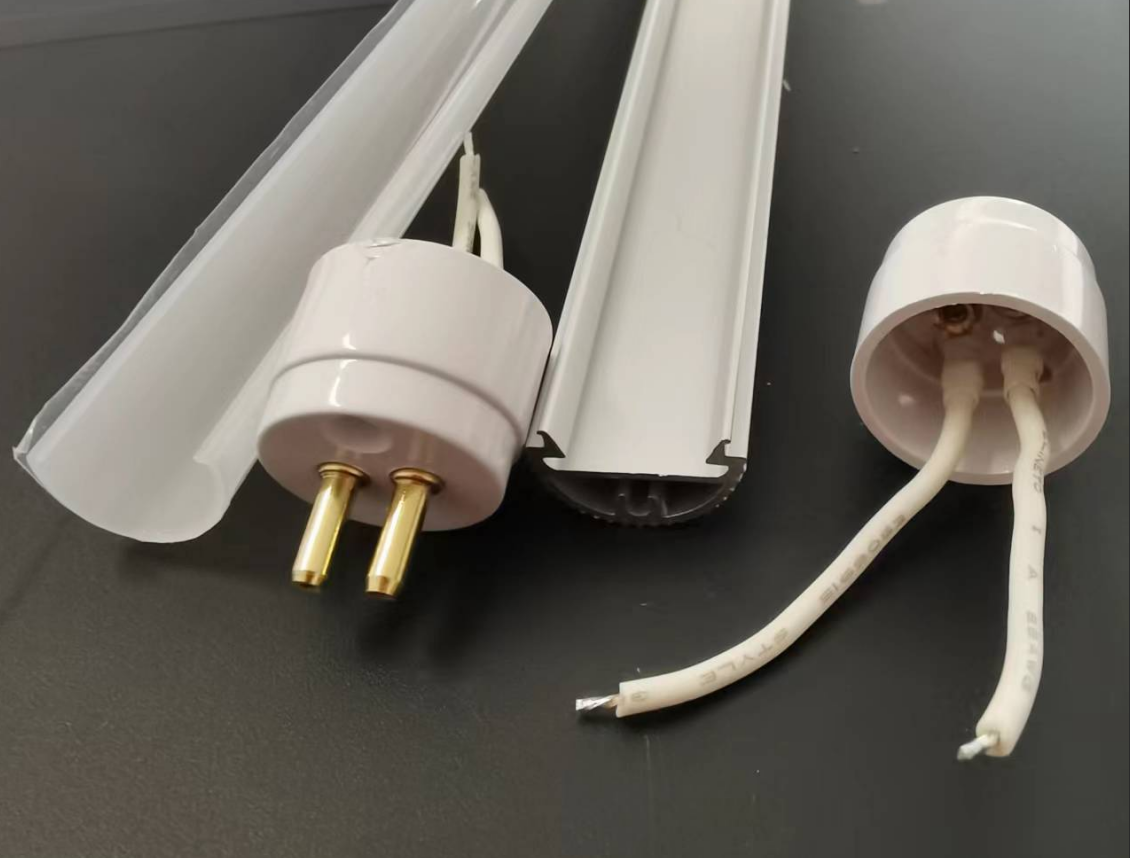

• Wieloprzewodowy (dwuprzewodowy):Zaślepka wyprowadza dwa przewody, zwykle jeden przewód pod napięciem i jeden przewód neutralny.
• Bezprzewodowy:Sama zaślepka nie wyprowadza żadnych przewodów; są tylko dwa piny G5.

Gdy zostanie to wyjaśnione, późniejsza logika kombinacyjna będzie łatwa do zrozumienia.

Kombinacja 1: jednoprzewodowa końcówka + jedna końcówka bezprzewodowa → rura zasilana z pojedynczą końcówką

Jest to najczęstsza konfiguracja zintegrowanych świetlówek LED T5 na rynku.

Metoda połączenia:Zasilanie jest dostarczane tylko z końcówki jednoprzewodowej. Ten pojedynczy przewód łączy się z przewodem pod napięciem lub przewodem neutralnym, podczas gdy drugi przewód (pod napięciem lub neutralny) jest bezpośrednio podłączony do styku na drugim końcu poprzez wewnętrzne obwody świetlówki. Po stronie bezprzewodowej jeden pin odpowiada za mechaniczne mocowanie i przewodność, podczas gdy drugi pin może być niepodłączony lub wewnętrznie zwarty.

Istnieje jednak krytyczny szczegół produkcyjny: odstęp między pinami oprawki lampy T5 G5 wynosi tylko 5 mm. Gdy jeden koniec jest zasilany, dwa styki są bardzo blisko siebie, a nieprawidłowe okablowanie wewnętrzne może łatwo spowodować zwarcie. Dlatego izolacja i układ okablowania wewnątrz jednoprzewodowej zaślepki jest kluczowym wskaźnikiem kunsztu dostawcy zaślepki.

Scenariusze zastosowań:Oświetlenie biurowe, oświetlenie półek w supermarketach, oświetlenie szafek, oświetlenie gablot. Tego typu lampy zazwyczaj wykorzystują zintegrowany wspornik, wymagający tylko jednego źródła zasilania, co upraszcza instalację, a użytkownicy końcowi nie potrzebują żadnej wiedzy elektrycznej.

Kombinacja druga: jeden przewód z każdego końca → świetlówka zasilana dwustronnie

Metoda ta jest powszechna w projektach renowacji inżynieryjnych.

Metoda połączenia:Poprowadź przewód z trzonków lamp na obu końcach świetlówki. Podłącz jeden koniec do przewodu pod napięciem (L), a drugi koniec do przewodu neutralnego (N). Prąd wpływa z jednego końca i wypływa z drugiego. Dwa styki G5 wewnątrz trzonka lampy są zwarte, tworząc pojedynczą elektrodę.

Dlaczego w inżynierii preferowane jest zasilanie dwustronne?Podczas modernizacji starych oprawek świetlówek oryginalne oprawki G5 są zwykle łączone równolegle, co oznacza, że ​​oba styki są wewnętrznie zwarte. Lampy dwutrzonkowe można bezpośrednio dopasować do tego typu oprawek bez konieczności wymiany na oprawkę nierównoległą. Jeśli lampa jednotrzonkowa jest zainstalowana w uchwycie równoległym, nastąpi zwarcie natychmiast po włączeniu zasilania. Stało się to w społeczności inżynierów w Hongkongu; niektórzy nawet spalili plastikową obudowę starego uchwytu.

Środki ostrożności dotyczące produkcji:Oba końce dwustronnego trzonka lampy powinny mieć przewody, ale kolory przewodów muszą być wyraźnie rozróżnialne (np. jeden koniec oznaczony jako L, drugi N), aby uniknąć odwrotnego okablowania podczas instalacji. Ponadto wewnętrzne okablowanie dwutrzonkowej lampy fluorescencyjnej musi zapewniać brak połączenia elektrycznego między dwoma końcami; w przeciwnym razie nastąpi zwarcie lampy.

Scenariusze zastosowań:Warsztaty fabryczne, parkingi, magazyny i centra logistyczne. Lokalizacje te często wymagają modernizacji starych oprawek świetlówek, a rozwiązania w zakresie zasilania z dwoma końcówkami zapewniają lepszą kompatybilność.

Kombinacja 3: Jeden koniec z przewodem pod napięciem (dwuprzewodowy) + Jeden koniec z bezprzewodową zaślepką → Ulepszony zasilacz z pojedynczym zakończeniem

Ta kombinacja stanowi ulepszoną wersję zasilacza typu single-ended, odpowiednią do scenariuszy o wyższych wymaganiach w zakresie bezpieczeństwa i niezawodności.

Metoda połączenia:Zaślepka końcowa zasilacza wyprowadza przewody pod napięciem i neutralny, podłączając je bezpośrednio do zasilacza sterownika lub zasilania sieciowego. Końcówka bezprzewodowa służy wyłącznie do obsługi mechanicznej i łączenia obwodów i nie obsługuje wejścia zasilania.

Różnica w stosunku do rozwiązania jednoprzewodowego z pojedynczą końcówką:W rozwiązaniu jednoprzewodowym z pojedynczą końcówką wewnętrzne okablowanie świetlówki wymaga zaprojektowania „jednego przewodu wchodzącego i drugiego przewodu łączącego wewnętrznie z drugim końcem”, co sprawia, że ​​okablowanie wewnętrzne jest stosunkowo skomplikowane. Natomiast w rozwiązaniu dwuprzewodowym z pojedynczą końcówką zarówno przewód fazowy, jak i przewód neutralny są wprowadzane przez tę samą zaślepkę, co pozwala uzyskać bardziej bezpośrednią konstrukcję obwodu wewnętrznego, redukując potencjalne punkty awarii i poprawiając bezpieczeństwo.

Zalety produkcyjne:W przypadku producentów zintegrowanych świetlówek T5 metoda ta zapewnia wyższą efektywność montażu niż stosowanie zaślepek z pojedynczą końcówką. Ponieważ wszystkie przewody zasilające są skupione na jednym końcu, nie ma potrzeby wykonywania okablowania krzyżowego wewnątrz świetlówki, co zmniejsza ryzyko wewnętrznych zwarć.

Aplikacje:Oświetlenie medyczne, oświetlenie edukacyjne, wysokiej klasy ekspozytory komercyjne.
