Jak zaprojektować obudowy LED dla środowisk kolejowych o wysokich wibracjach

Tabor kolejowy to nieprzyjazne środowisko dla elektroniki. Za każdym razem, gdy pociąg uderza w zwrotnicę, energia kinetyczna o wysokiej częstotliwości przemieszcza się z wózków w górę, przez podwozie i bezpośrednio do paneli sufitowych. Kiedy władze transportu skarżą się na migoczące światła w kabinie lub niedziałające oprawy sufitowe, problemem rzadko jest sam chip LED. Awaria prawie zawsze ma swoje źródło w obudowie mechanicznej.

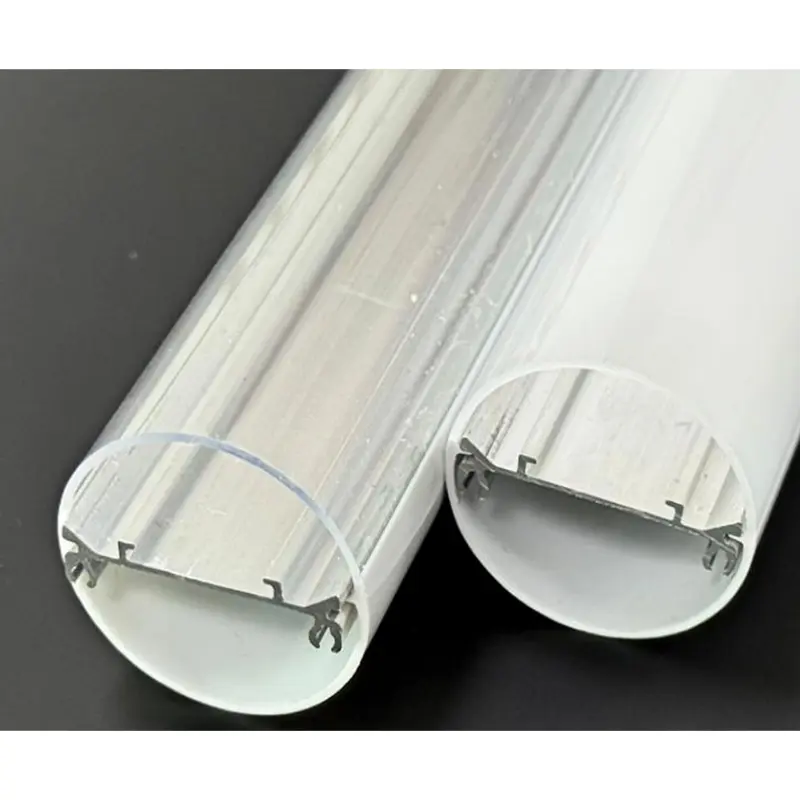

JakiśObudowa oświetlenia LED pojazdów szynowychto nie tylko ozdobna osłona. Jest to strukturalny amortyzator, system zarządzania temperaturą i podstawowa bariera chroniąca życie. Jeśli projekt profilu nie uwzględnia rezonansu harmonicznego, rozszerzalności cieplnej lub przepisów przeciwpożarowych, system oświetleniowy ulegnie awarii na długo przed jego znamionową żywotnością. Projektowanie dla tego środowiska wymaga porzucenia standardowych założeń oświetlenia komercyjnego i inżynierii specjalnie pod kątem ciągłego, gwałtownego ruchu.

Diagnozowanie usterek mechanicznych i termicznych w oświetleniu taboru kolejowego

Aby zaprojektować lepszą obudowę, należy najpierw dokładnie zrozumieć, w jaki sposób obecne projekty sprawdzają się w praktyce. Środowisko kolejowe poddaje oprawy oświetleniowe złożonej mieszance wstrząsów fizycznych, ekstremalnych wahań temperatur i ograniczonej przestrzeni powietrznej. Gdy obudowa jest źle zaprojektowana, objawy zwykle występują w trzech różnych trybach awarii.

Mikropęknięcia złącza lutowanego
Najczęstszą przyczyną migotania świateł pociągu jest zmęczenie mechaniczne. Kiedy aluminiowy profil LED jest sztywno zamontowany do wibrującego panelu sufitowego bez odpowiedniego tłumienia, obudowa przenosi energię kinetyczną bezpośrednio na wewnętrzną płytkę drukowaną. Ciągłe uginanie powoduje mikropęknięcia w złączach lutowniczych łączących diody z płytką. Kupujący często obwiniają producenta PCB, ale główną przyczyną jest obudowa pozbawiona wewnętrznej izolacji przeciwwstrząsowej dla tacy LED.

Pękanie poliwęglanu i wyrzucanie dyfuzora
Pociągi podlegają poważnym cyklom termicznym. Samochód osobowy zaparkowany na stacji kolejowej przez noc może spaść poniżej zera, a następnie szybko się nagrzać po włączeniu systemów HVAC i oświetlenia. Aluminium i plastik rozszerzają się w różnym tempie. Jeśli tolerancje mechaniczne pomiędzy aluminiową podstawą a plastikowym dyfuzorem są zbyt małe, rozszerzalność cieplna powoduje ogromne naprężenia. Powoduje to „pęknięcie” – sieć mikroskopijnych pęknięć w poliwęglanie – lub, co gorsza, powoduje, że dyfuzor wygina się i wyskakuje z toru podczas nagłego hamowania.

Zestaw kompresyjny uszczelki IP65
Wagony metra wymagają agresywnych metod czyszczenia, często obejmujących mycie pod wysokim ciśnieniem. Aby to przetrwać, odporna na wibracje obudowa oświetlenia tranzytowego LED wymaga niezawodnego stopnia ochrony IP65. Jednak ciągłe wibracje powodują, że gorsze materiały uszczelki z czasem się spłaszczają, co jest zjawiskiem znanym jako odkształcenie ściskające. Gdy uszczelka utraci pamięć, wilgoć i środki czyszczące omijają obudowę, powodując zwarcie elementów elektrycznych.

Kryteria doboru materiałów dla zgodności z normą EN45545 i tłumienia drgań

Określanie materiałów do oświetlenia kolei wymaga zrównoważenia sztywności konstrukcyjnej z rygorystycznymi wymogami dotyczącymi bezpieczeństwa pasażerów. Nie można po prostu użyć gotowych, komercyjnych profili. Każdy element musi spełniać rygorystyczne normy kolejowe, w szczególności normę EN45545, która reguluje zachowanie się w przypadku pożaru i materiały stosowane w pojazdach szynowych.

Profil podstawowy: aluminium 6063-T5
W przypadku głównych profili konstrukcyjnych standardem branżowym jest aluminium 6063-T5. Stan T5 zapewnia dokładne właściwości mechaniczne potrzebne do wytłaczania aluminiowych diod LED do taboru kolejowego: jest wystarczająco sztywny, aby rozciągać się na całej długości sufitu wagonu bez uginania się, a jednocześnie wystarczająco plastyczny, aby wytrzymać wibracje o niskiej częstotliwości bez pękania. Co najważniejsze, aluminium 6063 zapewnia doskonałą przewodność cieplną, działając jako wysoce wydajny radiator dla wysokowydajnych pasków LED.

Dyfuzor: trudnopalny poliwęglan (PC)
Jeśli chodzi o osłonę optyczną, standardowe PMMA (akryl) jest zbyt kruche do zastosowań kolejowych. Silne uderzenie rozbije go, tworząc niebezpieczne odłamki. Standardowy ABS jest tani, ale nie spełnia wymagań przepisów przeciwpożarowych dotyczących dymu i toksyczności.

Należy określić trudnopalny PC (poliwęglan). Komputer PC wytrzymuje bezpośrednie uderzenia bez rozbicia, dzięki czemu idealnie nadaje się do transportu publicznego o dużym natężeniu ruchu. Co ważniejsze, niestandardowe formuły PC mogą spełniać wymagania EN45545 dotyczące poziomu zagrożenia 3 (HL3). Oznacza to, że w przypadku pożaru kabiny płomień nie będzie rozprzestrzeniał się w obudowie, a emitowany dym pozostanie poniżej rygorystycznych progów toksyczności wymaganych do zapewnienia pasażerom bezpiecznej ewakuacji.

Uszczelki i zaślepki
Unikaj standardowego PCV lub taniej gumy do uszczelek zaślepek. EPDM lub wysokiej jakości silikon są obowiązkowe. Materiały te są odporne na ekstremalne temperatury i degradację pod wpływem promieni UV, zachowując jednocześnie odbicie przy ściskaniu, dzięki czemu obudowa opraw LED pojazdów szynowych o stopniu ochrony IP65 pozostaje wodoszczelna nawet po latach codziennych wibracji.

Walidacja rozpraszania ciepła za pomocą symulacji termicznej opartej na sztucznej inteligencji

Ciepło jest wrogiem trwałości diod LED. W biurze handlowym oprawa LED emituje ciepło do otaczającego powietrza. W pociągach dużych prędkości obudowa oświetlenia jest często wpuszczana w izolowany panel sufitowy bezpośrednio pod masywnym kanałem HVAC generującym ciepło. Temperatura otoczenia wokół urządzenia jest już podwyższona, co drastycznie zmniejsza delta-T (różnicę temperatur) niezbędną do skutecznego chłodzenia.

Przed wycięciem drogiego oprzyrządowania do nowego profilu wytłaczanego należy cyfrowo zweryfikować zarządzanie temperaturą. Nowoczesne procesy inżynieryjne korzystają obecnie z oprogramowania do symulacji termicznej wspomaganej sztuczną inteligencją, aby dokładnie modelować przepływ ciepła przez obudowę w ograniczonej przestrzeni.

Symulacja modeluje ścieżkę cieplną od diody LED, przez pastę termiczną, do płytki drukowanej i na zewnątrz przez żebra z aluminium 6063-T5. Solwery oparte na sztucznej inteligencji mogą szybko iterować setki geometrii żeberek – dostosowując grubość, odstęp i kąt radiatora – aby znaleźć dokładną konfigurację, która maksymalizuje powierzchnię bez zwiększania niepotrzebnego ciężaru. Masa jest kluczową miarą przy projektowaniu pojazdów szynowych; ciężkie obudowy zwiększają całkowitą masę pociągu, zwiększając zużycie energii. Sprawdzając cyfrowo rozpraszanie ciepła, inżynierowie mogą zaprojektować szynową obudowę LED z zarządzaniem ciepłem, która utrzyma temperaturę złącza diody poniżej 80°C, minimalizując jednocześnie masę profilu aluminiowego.

Projektowanie pod kątem możliwości produkcyjnych (DFM) w niestandardowych profilach aluminiowych i poliwęglanowych

Nawet najbardziej zoptymalizowany model CAD jest bezużyteczny, jeśli nie można go niezawodnie wyprodukować na dużą skalę. Wytłaczanie aluminium i tworzyw sztucznych wymaga precyzyjnej kontroli przepływu materiału, szybkości chłodzenia i tarcia matrycy. Dongguan Jinen Lighting Technology (JE) obsługuje 20 linii do wytłaczania tworzyw sztucznych i 5 linii do wytłaczania aluminium, zapewniając wsparcie DFM w celu wykrycia wad konstrukcyjnych przed fazą oprzyrządowania.

Kiedy inżynieria aniestandardowa obudowa oświetlenia LED pojazdu szynowego, wykonaj następujące konkretne działania DFM:

1. Zrównoważone grubości ścianek:Upewnij się, że przekrój profilu aluminiowego ma jednakową grubość ścianki. Grube sekcje schładzają się wolniej niż cienkie sekcje. Jeśli ciężki kołnierz montażowy znajduje się obok cienkiego żebra radiatora, nierównomierne chłodzenie spowoduje wypaczenie lub skręcenie profilu na wyjściu z matrycy wytłaczającej. Zachowaj stopniowe przejścia grubości.
2. Zaprojektuj duże tolerancje zatrzaskowe dla PC:Poliwęglan kurczy się podczas ochładzania. Projektując zazębiające się szyny, w których dyfuzor PC zatrzaskuje się w aluminiowej podstawie, oblicz współczynniki rozszerzalności cieplnej dla obu materiałów. Pozostaw precyzyjną szczelinę dylatacyjną. Jeśli dopasowanie jest zbyt ciasne, komputer wygina się na zewnątrz, gdy pociąg się nagrzeje.
3. Inżynierskie kanały głębokiej uszczelki:Stopień ochrony IP65 wymaga czegoś więcej niż tylko ściśnięcie kawałka silikonu. Zaprojektuj dedykowany kanał retencyjny w kształcie litery U w profilu aluminiowym. Ściany kanałów muszą być wystarczająco głębokie, aby mechanicznie zablokować uszczelkę na miejscu, tak aby nie mogła się ona toczyć ani przesuwać pod wpływem wibracji bocznych.
4. Minimalizuj puste przestrzenie w profilach z tworzyw sztucznych:Puste kształtowniki w wytłoczkach z tworzyw sztucznych wymagają skomplikowanych, drogich matryc z wewnętrznymi trzpieniami. Jeśli to możliwe, zaprojektuj osłonę PC jako profil jednościenny z żebrami nośnymi, a nie zamkniętą sekcję rurową. Zmniejsza to koszty oprzyrządowania i przyspiesza produkcję na linii wytłaczania.

Dostosowanie możliwości wytłaczania OEM do amerykańskich standardów zamówień tranzytowych

Wprowadzenie oprawy oświetlenia kolejowego na rynek amerykański wymaga poruszania się po złożonej sieci specyfikacji zamówień, od lokalnych wytycznych dotyczących umowy o wolnym handlu po sztywne certyfikaty bezpieczeństwa. Władze tranzytowe Stanów Zjednoczonych oceniają oferty w oparciu o długoterminową niezawodność i zgodność, co przenosi dużą odpowiedzialność na producenta oświetlenia, a co za tym idzie, na dostawców jego komponentów.

Pozyskiwanie standardowych, dostępnych na rynku profili doprowadzi do awarii w fazach testów wstrząsów, wibracji i testów ogniowych. Potrzebujesz partnera OEM, którego baza produkcyjna jest już zgodna z wymaganiami klasy tranzytowej. JE zaopatruje producentów oświetlenia OEM na całym świecie, oferując zarówno formy publiczne do standardowych zastosowań, jak i prywatne formy do zastrzeżonych projektów o wysokich specyfikacjach.

Współpracując z producentem, który z natury rozumie tolerancje wymagane dla aluminium 6063-T5 i poliwęglanu zgodnego z EN45545, eliminujesz fazę prób i błędów w opracowywaniu produktu. Otrzymujesz obudowy, które łatwo się łączą, są szczelnie zamknięte i wytrzymują bezlitosne mechaniczne obciążenia w środowisku kolejowym. Aby uzyskać specyfikacje techniczne profili niestandardowych lub przejrzeć istniejące formy gotowe do transportu, oceń sprawdzonąProducent obudów oświetlenia metra OEMktóre mogą zapewnić precyzyjny fundament mechaniczny wymagany przez Twój następny projekt tranzytowy.
